功能用途
行走齒輪箱主要用于驅動履帶驅動輪，從而帶動履帶實現工程機械主機前進、后退、轉向等功能的實現；卷揚齒輪箱主要用于驅動卷筒，通過收放鋼絲繩實現貨物的起吊、起吊臂的變幅等功能的實現；回轉齒輪箱齒輪箱主要用于驅動回轉立軸，與回轉支承相嚙合實現車體左右旋轉功能。
產品中心

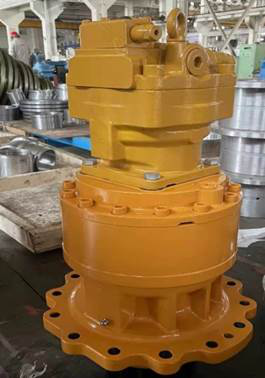

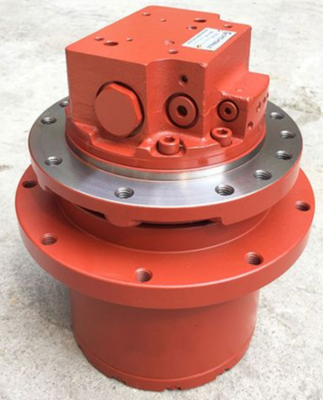

工程機械行星齒輪箱
工程機械行星齒輪箱用于各類工程機械設備行走、回轉、卷揚機構，全部采用行星結構，其中行走和卷揚齒輪箱為封閉行星傳動結構，回轉齒輪箱為多級NGW行星傳動結構，工程起重機用齒輪箱內部還集成有彈簧加載、液壓釋放的多片式摩擦制動器。采用模塊化設計，結構緊湊、承載力大、噪音低、效率高、使用壽命長。
-
工程起重機用齒輪箱輸出扭矩：17kNm～450kNm
-
液壓挖掘機用齒輪箱可配套噸位：1.8噸～75噸
-
聯系方式
聯系人：鄧利民
電話：13834132324
郵箱：denglimin@tz.com.cn
優勢特色
-
1st
齒輪箱防滲漏密封結構設計
對齒輪箱防滲漏密封結構進行研究，通過合理采用端面密封、迷宮密封、O型圈、油封等不同密封結構，防止齒輪箱發生滲漏油問題。
-
2nd
內嵌式液壓制動模塊設計
研究行星齒輪箱中液壓、制動、彈簧集成式設計結構，根據不同機構、不同工況要求，提出各機構齒輪箱制動力矩，并根據制動力矩要求計算設計制動器摩擦片和彈簧。
-
3rd
工程機械復雜工況變載荷計算
研究工程機械行星齒輪箱復雜工況下變載荷齒輪箱計算方法，結合國內外相關研究成果，進行對比分析，確定不同機構齒輪箱計算載荷的當量系數。
-
4th
基于模塊化設計的齒輪參數、行星包組合設計及計算
對標研究先進企業齒輪箱規格、齒輪參數、行星包結構等模塊化設計的特點和規律，建立公司產品的模塊化組合構架，形成模塊化系列化框架，并進行分析計算。
規格參數
行走齒輪箱：
| 型號 |
A |
B |
C |
D |
L1 |
L2 |
L |
T2MAX |
速比 |
| TZGCP17 |
250 |
290 |
280 |
305 |
152/ 174 |
82 |
264/ 286 |
17000 |
16.27、19.9、22.62、26.43、32.14、45.42、37.57、53.95、64.27、77.95、88.23、102.62、112.14、124.2、135.71、150.51、170.24 |
| TZGCP24 |
250 |
290 |
280 |
305 |
190 |
82 |
302 |
24000 |
36.97、44.7、90.13、102.6、116.9、120.5、137.2、169.86、173.7、193.3、209.3、221.1 |
| TZGCP26 |
270 |
310 |
320 |
350 |
220 |
90 |
340 |
26000 |
30.36、36.8、42.87、45.45、50.52、54.20、62 |
| TZGCP36 |
270 |
310 |
320 |
350 |
259 |
90 |
379 |
36000 |
32.57、38.43、47.21、66.96、79.36、87.78、100.02、116.55、131、138.82、161.26、269 |
| TZGCP40 |
330 |
370 |
350 |
400 |
244 |
108.5 |
377 |
40000 |
35.88、41.04、48.28、59.13 |
| TZGCP50 |
270 |
310 |
350 |
400 |
318 |
82 |
415 |
50000 |
36.8、45.13、87.59、99.75、125.66、146.39、155.94、177.48 |
| TZGCP60 |
330 |
370 |
370 |
410 |
284 |
114 |
423 |
60000 |
33.03、39.41、63.77、76.55、86.46、94.80、105.53、111.93、119.83、139.86、150.53、169.89 |
| TZGP80 |
380 |
430 |
430 |
480 |
295 |
148 |
466 |
80000 |
61.28、76.68、79.15、87.64、98.97、110.86、126.94、149.92、164.31、185.43 |
| TZGP110 |
420 |
460 |
460 |
500 |
165 |
305 |
492 |
110000 |
79.5、87.6、95.8、104.2、114.8、128.6、147.2、164.3、173.9、 196.8、215 |
| TZGP160 |
450 |
510 |
535 |
600 |
347 |
168 |
545 |
160000 |
93.7、101.6、111.3、133.1、162.8、191.9、210.8、251 |
| TZGP220 |
460 |
600 |
650 |
680 |
370 |
170 |
585 |
220000 |
105.92、116.05、128.8、155.4、213.2、246.1、293、365.5 |
| TZGP450 |
450 |
515 |
568 |
620 |
512 |
255 |
810 |
450000 |
421.7 |
卷揚齒輪箱：
| 型號 |
A |
B |
C |
D |
E |
F |
T2MAX |
速比 |
| TZGCH17 |
250 |
290 |
280 |
305 |
200 |
230 |
14000 |
16.27、19.9、22.62、26.43、32.14、37.57、45.42、53.95、64.24、70.24、77.95、89.22、103.69、121.03、150.5、170.24 |
| TZGCH24 |
250 |
290 |
280 |
305 |
200 |
230 |
19000 |
36.97、44.7、90.13、102.6、116.9、120.5、137.2、173.7、193.3、209.3、221.1、137.6、169.86 |
| TZGCH26 |
250 |
290 |
320 |
350 |
200 |
230 |
18000 |
30.36、36.8、42.87、50.52、54.20、62 |
| TZGCH34 |
270 |
310 |
320 |
350 |
200 |
230 |
25000 |
30.36、36.8、42.87、50.52、54.20、62 |
| TZGCH36 |
270 |
310 |
320 |
350 |
200 |
230 |
26000 |
32.57、38.43、47.21、66.96、79.36、87.78、100.02、116.55、131、138.82、161.26、269 |
| TZGCH40 |
330 |
370 |
350 |
400 |
200 |
230 |
27000 |
35.88、41.04、48.28、59.13 |
| TZGCH50 |
270 |
310 |
350 |
400 |
200 |
230 |
37500 |
36.8、45.13、80、87.59、91.12、99.75、125.66、146.39、155.94、177.48 |
| TZGCH60 |
330 |
370 |
370 |
410 |
255 |
225 |
42500 |
33.03、39.41、63.77、76.55、86.46、94.80、105.53、111.93、119.93、136、139.86、150.53、169.89 |
| TZGCH80 |
380 |
430 |
430 |
480 |
225 |
260 |
67000 |
61.28、76.68、79.15、87.64、98.97、110.86、126.94、149.92、164.31、185.43 |
| TZGCH110 |
420 |
460 |
460 |
500 |
225 |
260 |
100000 |
79.5、87.6、95.8、104.2、114.8、128.6、147.2、164.3、173.9、196.8、215 |
回轉齒輪箱：
| 型號 |
A |
B |
D |
E |
F |
NxΦC |
T2MAX |
速比 |
|
| 挖掘機 |
起重機 |
||||||||
| TZGCS17A |
230 |
255 |
290 |
16x?18 |
7700 |
12000 |
18.86、20.9、23.62、27.43、33.14、38.57、46.42、54.95、65.24、78.95、89.23、103.62、171.24 |
||
| TZGCS17B |
250 |
305 |
16x?17.5 |
7700 |
12000 |
18.86、20.9、23.62、27.43、33.14、38.57、46.42、54.95、65.24、78.95、89.23、103.62、171.24 |
|||
| TZGCS24 |
230 |
265 |
315 |
20x?18 |
10600 |
17500 |
38.82、43.39、46.73、91.13、103.63、121.5、138.18、174.66、198.63、210.29、239.15、222.07 |
||
| TZGCS26 |
250 |
280 |
350 |
20x?18 |
10000 |
16500 |
31.36、37.8、43.9、51.52、55.2、63 |
||
| TZGCS34 |
250 |
280 |
350 |
20x?18 |
16000 |
25000 |
31.36、37.8、43.9、51.52、55.2、63 |
||
| TZGCS36A |
250 |
280 |
350 |
20x?18 |
17500 |
28500 |
33.57、39.43、48.2、67.96、80.36、101.02、117.55、132、139.82、162.26、270 |
||
| TZGCS36B |
250 |
460 |
10x?26 |
17500 |
28500 |
33.57、39.43、48.2、67.96、80.36、101.02、117.55、132、139.82、162.26、270 |
|||
| TZGCS40A |
250 |
282 |
375 |
20x?18 |
18000 |
29000 |
36.88、42.04、49.28、60.13 |
||
| TZGCS40B |
280 |
375 |
20x?17.5 |
18000 |
29000 |
36.88、42.04、49.28、60.13 |
|||
| TZGCS50 |
300 |
330 |
375 |
24x?18 |
27800 |
48500 |
28.29、37.8、46.13、81、92.12、100.75、111.38、126.66、147.39、156.94、178.48、193.45、236.05 |
||
| TZGCS60A |
325 |
400 |
490 |
16x?22 |
27800 |
48500 |
34.03、40.41、64.77、87.46、95.8、106.53、120.83、140.86、151.53、170.89 |
||
| TZGCS60B |
340 |
450 |
24x?26 |
27800 |
48500 |
34.03、40.41、64.77、87.46、95.8、106.53、120.83、140.86、151.53、170.89 |
|||
| TZGCS80 |
370 |
440 |
480 |
24x?26 |
38200 |
68300 |
62.28、77.68、80.15、90.82、99.97、111.86、127.94、150.94、186.43、190.57 |
||
| TZGCS110 |
390 |
475 |
520 |
24x?26 |
52000 |
93300 |
62.28、80.53、88.64、96.83、105.23、115.83、129.6、148.24、165.31、174.86、196.79、216 |
||
